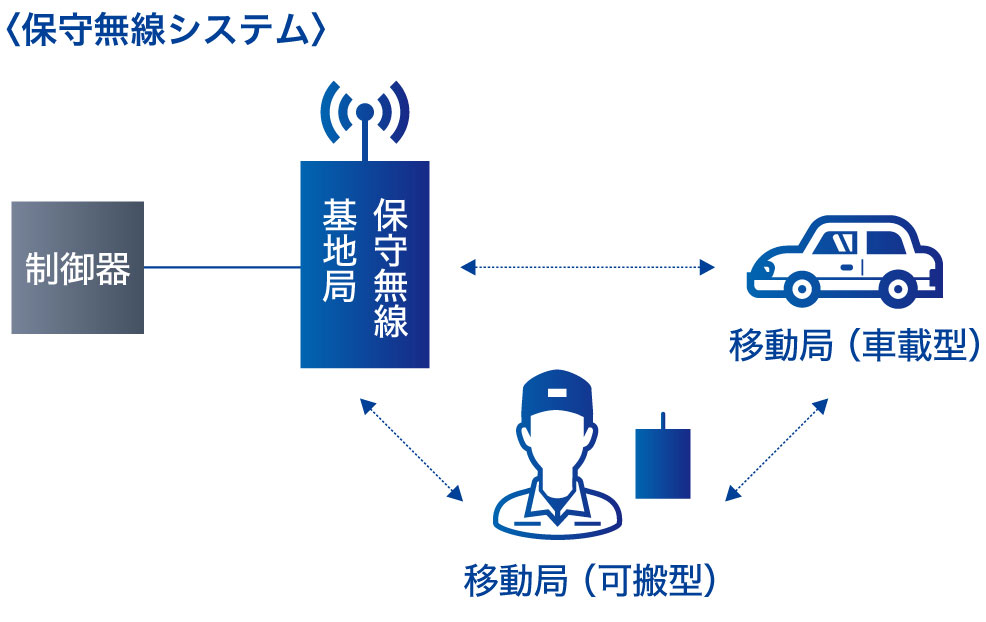

列⾞の安全運⾏を実現するため、設備等の保守作業時に【指令室と保守員の連絡】または
【保守員間の相互連絡】に使⽤する無線システムです。
【保守員間の相互連絡】に使⽤する無線システムです。
無線機のラインナップ
基地局
• スリムラックタイプ
• 屋外タイプ
• コンパクトな19インチラックタイプ
移動局
• 保守⾞両に搭載する⾞載型
• 保守員が携帯する可搬型

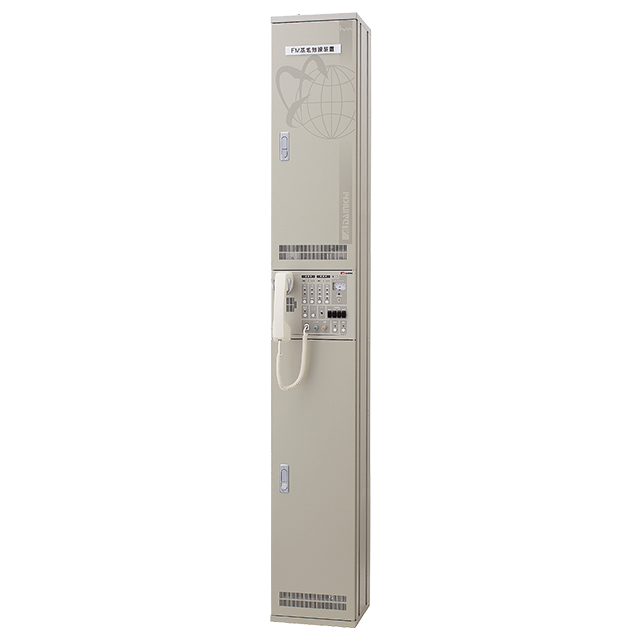

基地局
（スリムラックタイプ）

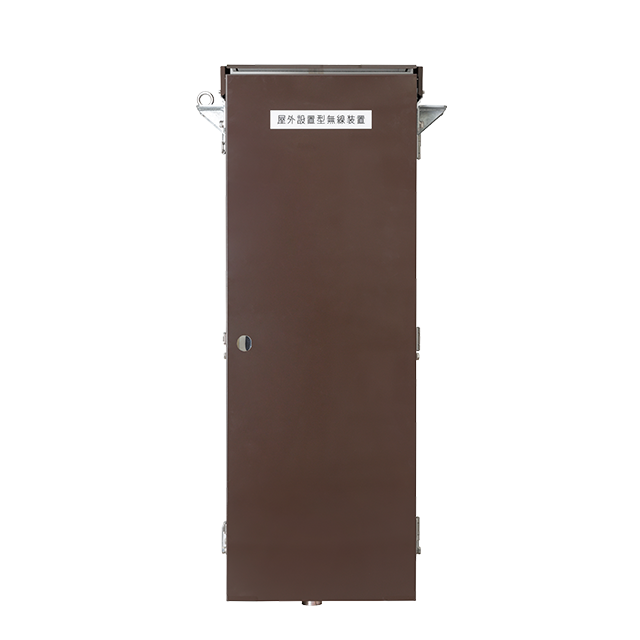

基地局
（屋外タイプ）

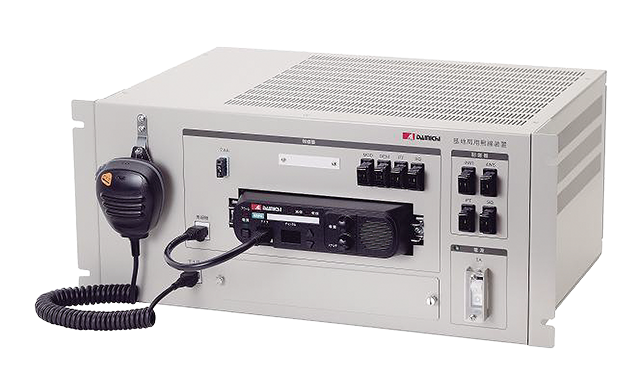

基地局
（19 インチラックタイプ）

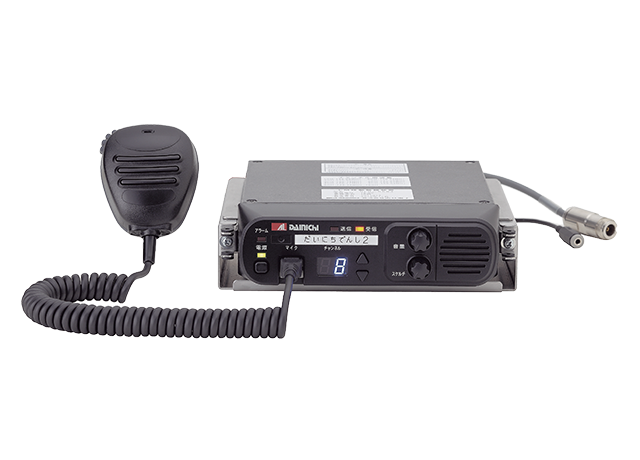

移動局
（⾞載型）

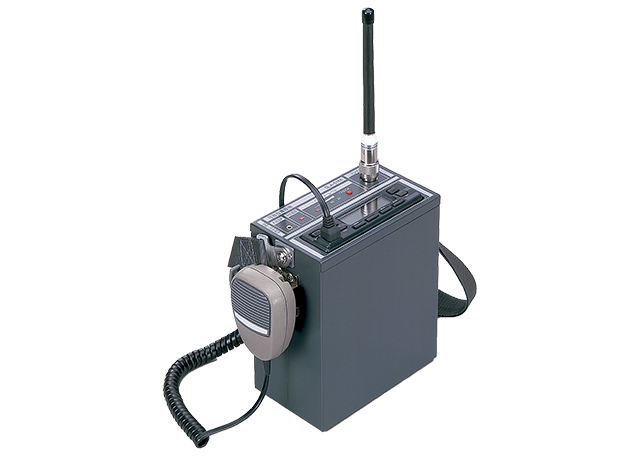

移動局
（可搬型）
製品仕様
保守無線基地局（スリムラックタイプ）
| 寸法 | W260mm×H1800mm×D260mm |
|---|---|
| 重量 | 60kg |
| 環境条件 | 温度 −10℃〜＋50℃ 湿度 35℃において湿度85％以下（結露しないこと） |
| 電源 | 各種対応可能 DC-48V、DC-24V、DC13.8V、AC200V、AC100V |
| その他 | 周波数帯：150MHz帯、400MHz帯 送信出⼒：〜25W |
保守無線基地局（屋外タイプ）
| 寸法 | W570mm×H1500mm×D300mm |
|---|---|
| 重量 | 100kg |
| 環境条件 | 温度 −10℃〜＋50℃ |
| 電源 | 各種対応可能 DC-48V、DC-24V、DC13.8V、AC200V、AC100V |
| その他 | 周波数帯：150MHz帯、400MHz帯 送信出⼒：〜25W |
保守無線基地局（19 インチラックタイプ）
| 寸法 | W480mm×H249mm×D300mm |
|---|---|
| 重量 | 15kg |
| 環境条件 | 温度 −10℃〜＋50℃ 湿度 35℃において湿度85％以下（結露しないこと） |
| 電源 | 各種対応可能 DC-48V、DC-24V、DC13.8V、AC200V、AC100V |
| その他 | 周波数帯：150MHz帯、400MHz帯 送信出⼒：〜25W |
保守無線移動局（⾞載型）
| 寸法 | W169mm×H48mm×D185mm |
|---|---|
| 重量 | 2kg |
| 環境条件 | 温度 −10℃〜＋50℃ 湿度 35℃において湿度85％以下（結露しないこと） |
| 電源 | DC+13.8V、DC+24V |
保守無線移動局（可搬型）
| 寸法 | W170mm×H195mm×D100mm |
|---|---|
| 重量 | 5kg |
| 環境条件 | 温度 −10℃〜＋50℃ 湿度 35℃において湿度85％以下（結露しないこと） |
| 電源 | AC100V |
| その他 | 専⽤充電器付、バッテリー内蔵 |
