沿線を⾛⾏中の列⾞へ、列⾞無線の路線切替忘れを通知するための装置です。
※乗り⼊れ運⾏している⾞両を対象としています。
※乗り⼊れ運⾏している⾞両を対象としています。
路線切替箇所で⾞両が路線（周波数）を切り替えていない場合、警報⾳及びアナウンスを列⾞⾞上局へ送信して切替忘れを通知します。
⾞両では、列⾞無線操作器から「B路線へ切り替えて下さい」等のアナウンスが流れ、運転⼠・乗務員へ切替を促します。
⾞両では、列⾞無線操作器から「B路線へ切り替えて下さい」等のアナウンスが流れ、運転⼠・乗務員へ切替を促します。
• 装置から周期的に注意喚起を微弱電波で送信し、切替ポイントを通過する⾞両へ注意喚起を⾏います。
• 屋外仕様でバックアップ電源を搭載しています。

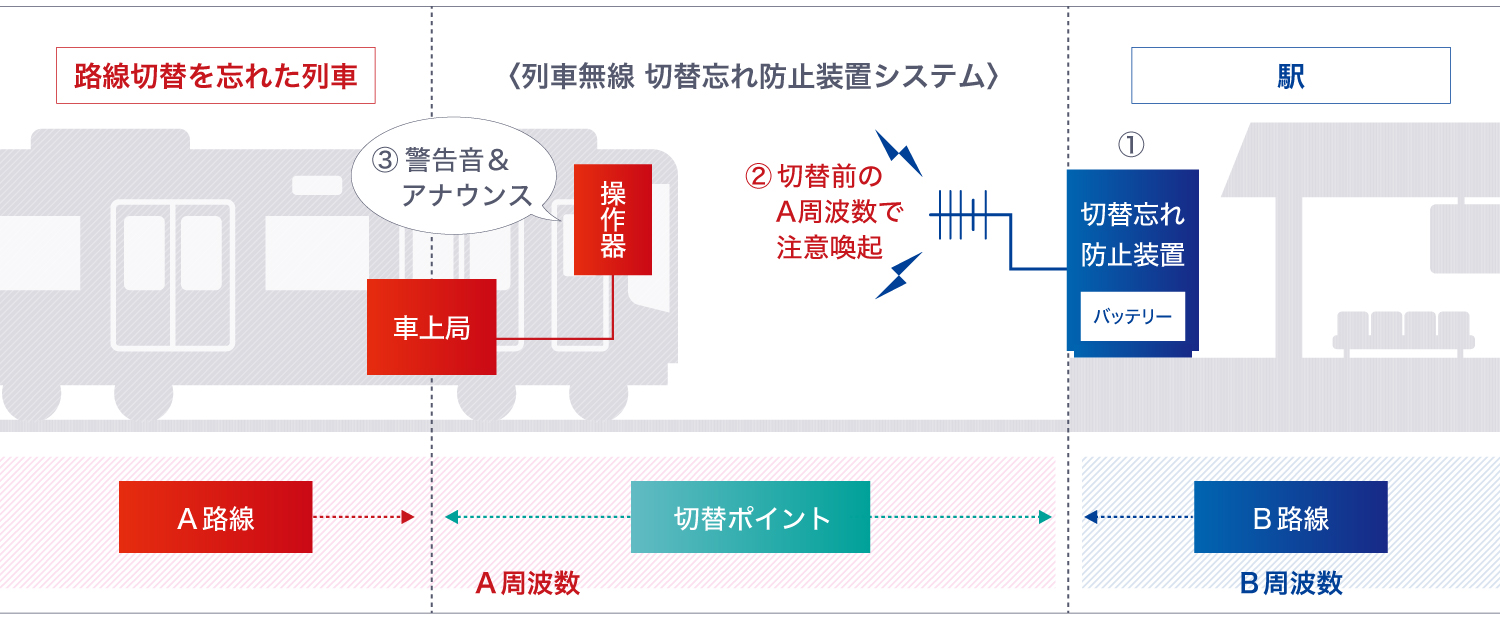

システム概要図
①路線切替箇所に設置
②装置から周期的にアナウンス等を送信（切替前のA周波数で送信）
③⾞上局が受信すると、⾞両では列⾞無線操作器から警告⾳が鳴り「B路線へ切り替えてください」等のアナウンスが流れます。
※B路線へ侵⼊した際、周波数を切替済であればA周波数を受信しないため、警告⾳とアナウンスは流れません。
製品仕様

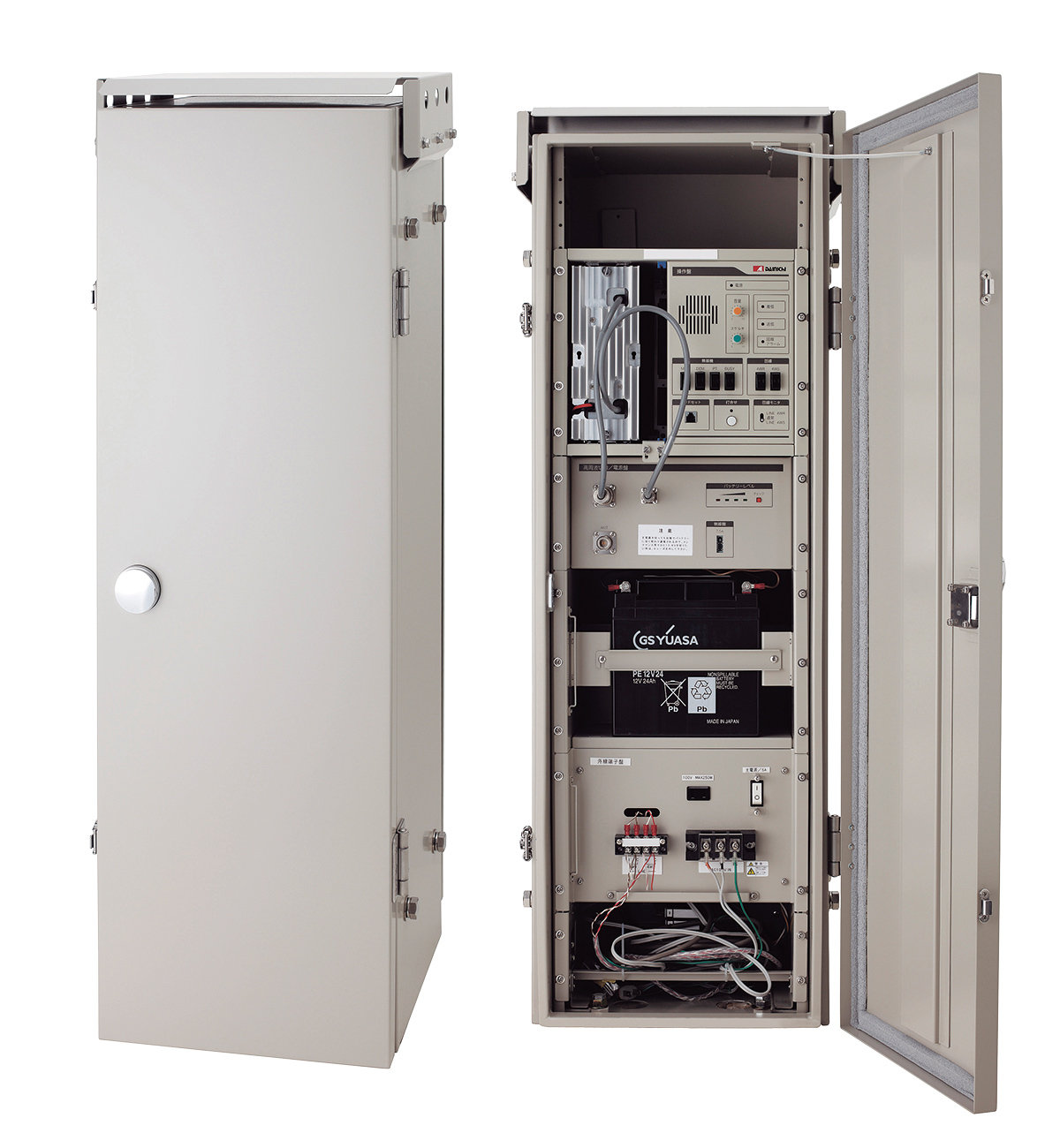

列⾞無線 切替忘れ防⽌装置
| 寸法 | W360mm × H1000mm × D300mm |
|---|---|
| 重量 | 50kg |
| 環境条件 | 温度 -10℃〜+50℃ 湿度 35℃において湿度85％以下（結露しないこと） |
| 電源 | 各種対応可能 DC-48V、DC-24V、DC13.8V、AC200V、AC100V |
| その他 | 屋外仕様 バッテリー内蔵 周波数帯：150MHz帯、微弱電波 |
