【装置概要】

本装置は、電源種別を変換し電源を供給するためのＤＣ／ＡＣインバータです。ＤＣ－４８Ｖ電源しかない場所で、ＡＣ100Ｖ動作の装置を利用する際にご利用いただきます。ＤＣ－４８Ｖを入力しＡＣ１００Ｖを最大１０Ａ出力することができます。ＡＣプラグ用の出力口が６口分あります。地域によって出力周波数が異なる為、５０Ｈｚ／６０Ｈｚは装置内部の設定により変更が可能です（設定して出荷が可能ですし、現地でもお客様にて変更いただけます。）

【機能】

１)電源制御

電源スイッチで本装置をＯＮ／ＯＦＦできます。

ＯＮ時〔主電源〕ランプが緑色点灯します。

２)電圧表示

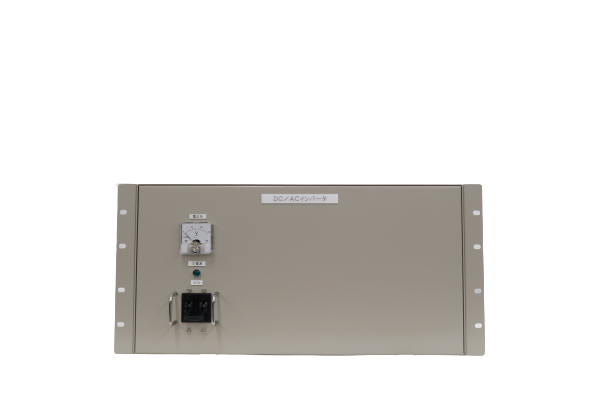

前面に配置された電圧計により、出力されているＡＣ電源の電圧が確認できます。

３)電源変換機能

・ＤＣ－４８Ｖで入力された電源をＡＣ１００Ｖに変換して出力できます。

出力電力は最大１ｋＶＡ（ＡＣ１００Ｖ　１０Ａ）です。

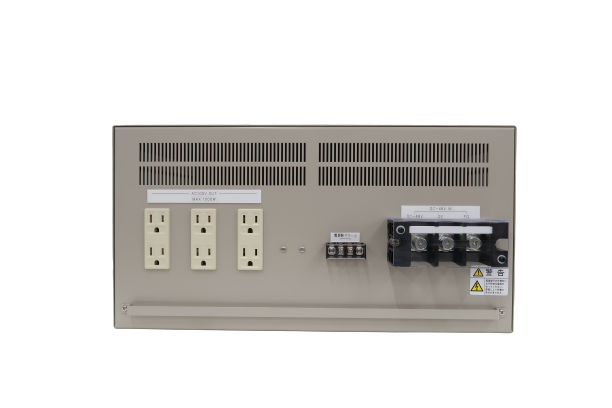

・ＡＣ１００Ｖの出力は、ＡＣインレット（３Ｐ）を使用します。

接続はＡＣプラグをご使用下さい。

４)アラーム出力

電源ＯＦＦ時やインバータの故障時等、ＡＣ１００Ｖが出力されていない場合、

〔電源断アラーム〕からループ接点が出力されます。

【構造】

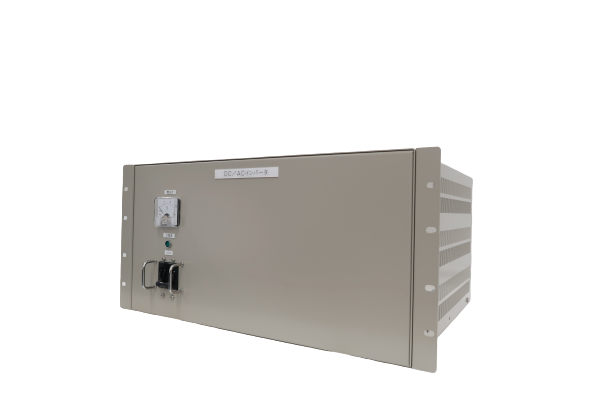

１）卓上型

２）寸　法  約Ｗ４３０×Ｈ２２１．５×Ｄ３８０ｍｍ（突起物は含まず）

３）重　量　２０ｋｇ以下

【環境条件】

１）温　　度：　０℃　～　＋４０℃

２）湿　　度：　３５℃、８５％（結露しないこと）

３）使用定格：　２４時間連続

【入力条件】

本装置は、DC-48V±10％以内で動作します。

【消費電力】

本装置の消費電力はDC-48V入力で最大30A以下、待受時0.5A以下です。

【規格】

１）電源断アラーム出力                 無電圧ループ接点出力

２）ＡＣ１００Ｖ出力

(１)出力電圧                              ＡＣ１００Ｖ±５％

(２)最大出力電流                        １０Ａ

(３)出力周波数                           ５０Ｈｚ／６０Ｈｚ切替式

(４)出力周波数安定度                  設定周波数の０．０２％以内

(５)出力周波数範囲                     設定周波数の０．１％以内
