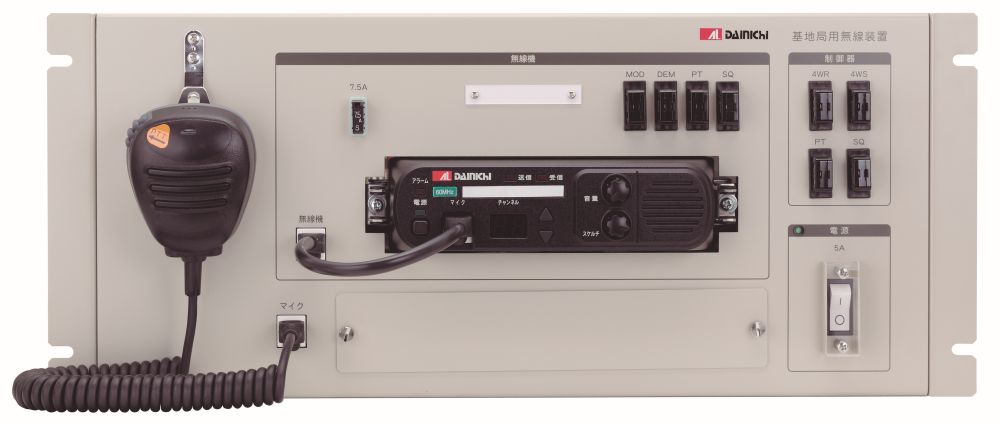

卓上型基地局

卓上型基地局_無線装置|株式会社大日電子

移動局と音声通信するための無線機を実装した通信装置です。省スペースに設置出来る卓上型構造です。
(ラックマウントも可能)
無線機能に特化し、卓上で操作したい、制御器1台と接続したいというご要望に沿ったシンプルな基地局です。
・一台からでも製作可能(古くなった機器だけの更新もOK)
・メンテナンスに優れたユニット構造(前面保守可能)
アナログ60MHz/150MHz/400MHzの周波数に対応しています。
※新スプリアス規格対応

【製品仕様】

  • 周波数帯:アナログ方式 60MHz/150MHz/400MHz帯
    送信出力:1W~50W ※別途アッテネータの取付にも対応しています
  • 環境条件
    温度 -10℃~+50℃
    湿度 35℃において湿度95%以下(結露しないこと)
  • 電源入力:DC-48V、DC -24V、DC 13.8V、DC110V、AC100V、AC200Vに対応
【製品機能・特徴】
  • ①アラーム出力機能
    無線機故障、電源故障などの故障情報を外部向けに接点出力します。
  • ②多様な制御器接続機能
    遠隔制御器との接続仕様はDC8W(接点制御)、AC2W、AC4W(トーン制御)と様々な条件に対応しています。
  • 遠隔制御器は最大1台接続することが出来ます。
【その他のオプション】
  • ■空中線関係
    空中線関係の納入も可能です。
    ・空中線(アンテナ)
    ・空中線共用器
    ・同軸避雷器
    ・バンドパスフィルター
    ・バンドエリミネーションフィルター
    その他、特殊なフィルタ等もお問い合わせください。
  • ■現地作業他
    各種作業の実施が可能です。
    ・技術基準適合証明取得
    ・登録点検
    ・現場調整試験
    ・納入後の保守点検
    ・センドバック方式での修理対応
大日電子の基地局装置をご導入頂く際には機器説明会やメンテナンスセミナーも行っています。また、現地調整や登録点検も行っています。予備品として、各種基板、ハンドセットをご用意することも可能です。
【送受信部の性能】
  • ■電波型式:F3E、F2D
  • ■周波数範囲
    60MHz帯:54MHz~70MHz
    150MHz帯:142MHz~162.0375MHz
    400MHz帯:335.4MHz~470MHz
  • ■通信方法:プレストーク方式
  • ■送信系
    〈出力〉
    定格出力の+20%~-50%以内(電源電圧変動が±10%以内においては+20%~-10%以内)
    ・60MHz帯:1W、5W、10W、25W、50W
    ・150MHz帯:1W、5W、10W、25W、50W
    ・400MHz帯:1W、5W、10W
  • 〈周波数許容偏差〉
    ・出力1W以下の時:20×10-6以内
    ・出力5W以上の時:10×10-6以内
  • 〈スプリアス輻射強度〉※新スプリアス規格対応

60MHz帯・150MHz帯

60MHz帯・150MHz帯
空中線電力 1W以下の時 1Wを超え50W以下の時
①帯域外領域 100µW以下 1mW以下であり、かつ基本周波数の平均値電力より80dB以下
②スプリアス領域 50µW以下 基本周波数の搬送波電力より60dB以下
400MHz帯
400MHz帯
空中線電力 1W
以下
1~25W
以下
25Wを超えるもの
①帯域外領域 25µW
以下
2.5µW
以下
1mW以下であり、かつ基本周波数の平均電力より70dB以下
②スプリアス領域 25µW
以下
2.5µW
以下
基本周波数の搬送波電力より70dB以下
  • ■受信系
    〈受信感度〉
    ・60MHz帯、150MHz帯:20dB雑音抑圧に要する入力は2μV(6dBμV)以下
    ・400MHz帯:基準感度12dBに要する入力は 2μV(6dBμV)以下
  • 〈局部発振周波数許容偏差〉
    周波数許容偏差:10×10-6以内
  • 〈スプリアスレスポンス〉
    ・60 MHz帯、150MHz帯:80dB以上
    ・400MHz帯出力1W以下:50dB以上
    ・同上 出力1W以上:70dB以上
  • 〈通過帯域幅〉
    ・60MHz帯、150MHz帯:6dB低下の幅が12KHz以上
    ・400MHz帯:20dB雑音抑圧に要する入力は8KHz以上
  • 〈減衰量〉
    60MHz帯、150MHz帯:70dB低下の帯域幅が25KHz以内
  • 〈受信S/N比〉
    1kHz 70%変調の信号入力電圧が
    ・60MHz帯、150MHz帯15dBの時:S/N 30dB以上
    ・60MHz帯、150MHz帯30dBの時:S/N 40dB以上
    ・400MHz帯30dBの時:S/N 30dB以上
  • 〈感度抑圧効果〉
    60MHz帯、150MHz帯:隣接通話路(±20KHz)で80dB以上
  • 〈隣接チャンネル選択度〉
    400MHz帯:隣接(±12.5KHz)で60dB以上
  • 〈高周波入力インピーダンス〉
    50Ω不平衡SWR2以下
  • 〈受信方式〉
    水晶制御スーパーヘテロダイン方式
  • 製品カテゴリー/無線装置_基地局
  • 機器名/卓上型基地局
