国⼟交通省規格 国電通仕22 号(70MHz帯)、23 号(400MHz帯)に準拠したアナログ無線機です。
ダムテレメータ装置、放流警報装置の無線部として使⽤します。
ダムテレメータ装置、放流警報装置の無線部として使⽤します。
- 新スプリアス規格対応。技術基準適合証明の取得もできます。
- 信号線の接続はコネクタが標準ですが端⼦台への変更も可能です。

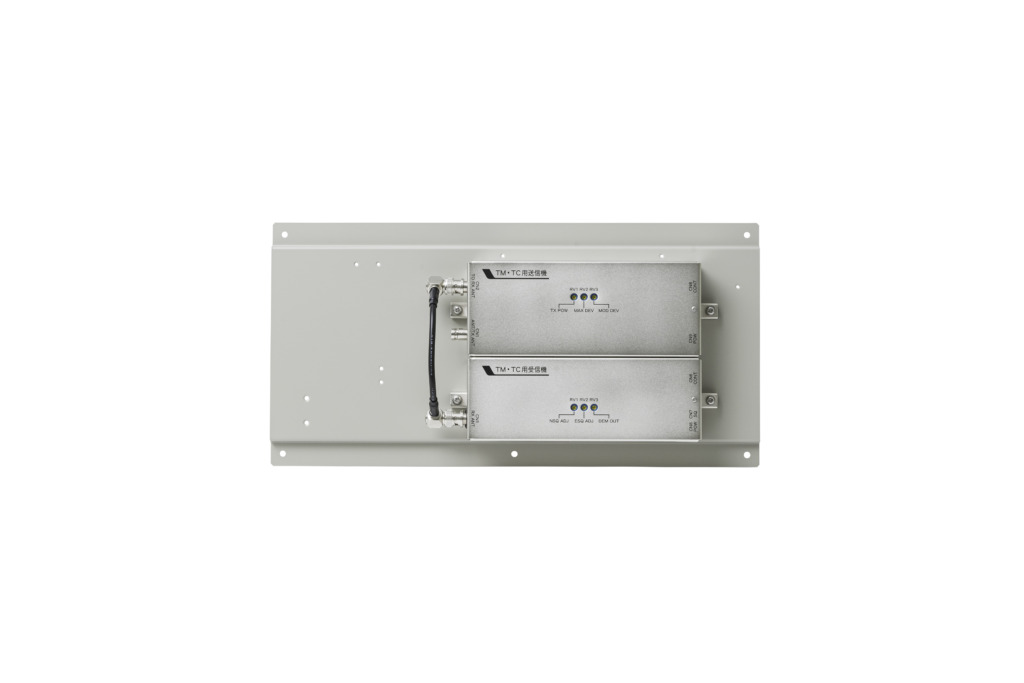

取付場所に応じて取付プレートのサイズ変更ができます。 - 受信機と送信機が別筐体となっており、受信専⽤局に対応しています。
- ⾃⼰診断機能があり故障時はアラームの接点出⼒を⾏います。
【送信部故障判定】送信電⼒が規定の1/2、反射電⼒異常、PLLロック異常
【受信部故障判定】PLLロック異常
送信部
電波型式 | F3E、F2D |
---|---|
周波数範囲 | 70MHz〜76MHz 406 MHz〜412 MHz または 452 MHz〜454 MHz ※上記周波数範囲内の指定する1波とします |
通信⽅法 | プレストーク⽅式 |
送信出⼒ | 1W・3W ・5W・10W ※上記送信出⼒の指定する1種類とします ※アッテネータの取付も可能 |
送信出⼒偏差 | −20%〜+10%以内(12Vにおいて) ※ただし、常温かつ電源電圧12Vにおいては±10%以内 |
発振⽅式 | ⽔晶発振制御シンセサイザ⽅式 |
周波数許容偏差 | 【70MHz帯】±5×10-6以内 【400MHz帯】±3×10-6以内 |
スプリアス発射強度 | 【70MHz帯】帯域外領域 ・1W以下:100μW以下、かつ−60dB以下 ・1W超え:1mW以下であり、かつ−60dB以下 |
【70MHz帯】スプリアス領域 ・1W以下:50μW以下 ・1W超え:−60dB以下 |
|
【400MHz帯】帯域外領域 ・1W以下:25μW以下 ・1W超え:2.5μW以下 |
|
【400MHz帯】スプリアス領域 ・1W以下:25μW以下 ・1W超え:2.5μW以下 |
|
変調⽅式 | 位相変調(周波数変調を含む) |
最⼤変調周波数 | 3kHz |
最⼤周波数偏移 | 【70MHz帯】±5 kHz以下 【400MHz帯】±2.5kHz以下 |
占有周波数帯幅 | 【70MHz帯】16kHz以下 【400MHz帯】8.5kHz以下 |
変調⼊⼒ | 1kHz70%変調にて−4dBm±3dB以内 |
⽴上り、⽴下り時間 | ⽴上り時間:50mS以下 ⽴下り時間:50mS以下 |
受信部
受信感度 | 【70MHz帯】3dBμV以下(常温では2dBμV以下) ※20dBNQS法による測定 【400MHz帯】2μV(6dBμV)以下 ※12dBSINAD法による測定 |
---|---|
信号対雑⾳⽐ | 30dB以上 |
スケルチ | 最⼩10dB雑⾳抑圧⼊⼒以下 最⼤20dB雑⾳抑圧⼊⼒以上 |
通過帯域幅 | 【70MHz帯】6dB低下の点で12kHz以上 【400MHz帯】雑⾳抑圧を20dBとするために必要な受信機⼊⼒電圧を加えた状態において8kHz以上 |
減衰量 | 70dB低下の点で25kHz以内 |
副次輻射 | 4nW以下 |
局部発振周波数許容偏差 | 【70MHz帯】±5×10-6以内 【400MHz帯】±3×10-6以内 |
⾼周波⼊⼒インピーダンス | 50Ω不平衡SWR2以下 |
発振⽅式 | ⽔晶発振制御シンセサイザ⽅式 |
受信⽅式 | ダブルスーパーヘテロダイン⽅式 |
⽴上り、⽴下り時間 | ⽴上り時間:100mS以下 ⽴下り時間:50mS以下 |
