光回線 接点情報伝送装置

【光回線 接点情報伝送装置】

光回線接点情報伝送装置は、接点信号の情報(14点)を、光回線を用いて伝送するための光伝送装置です。

接点情報伝送装置を対向で設置し、光回線を用いて双方向へ接点情報を伝送します。

伝送距離に応じて、標準型(約65km)と長距離型(約90km)があります。

上記以上の距離を伝送する場合は中継装置を用います。

光回線は2系統(A系統・B系統)で構築することも可能です。

光回線を2系統で構築した場合は、A系統が回線断になった場合は自動でB系統の回線への切替が可能です。

また、回線を監視し回線断のアラーム表示・出力もできます。

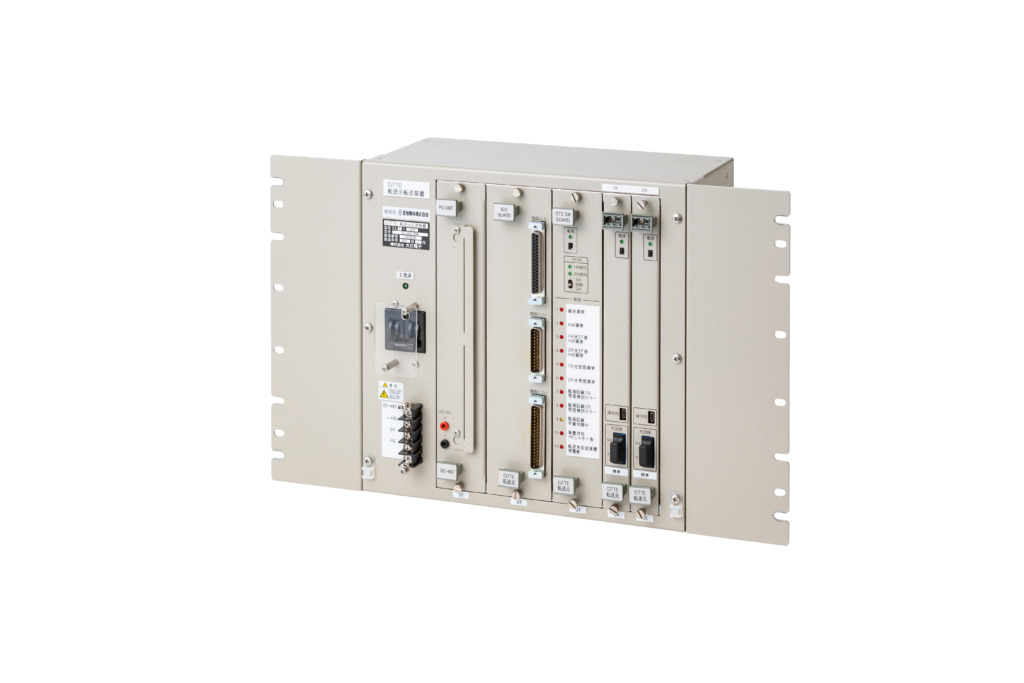

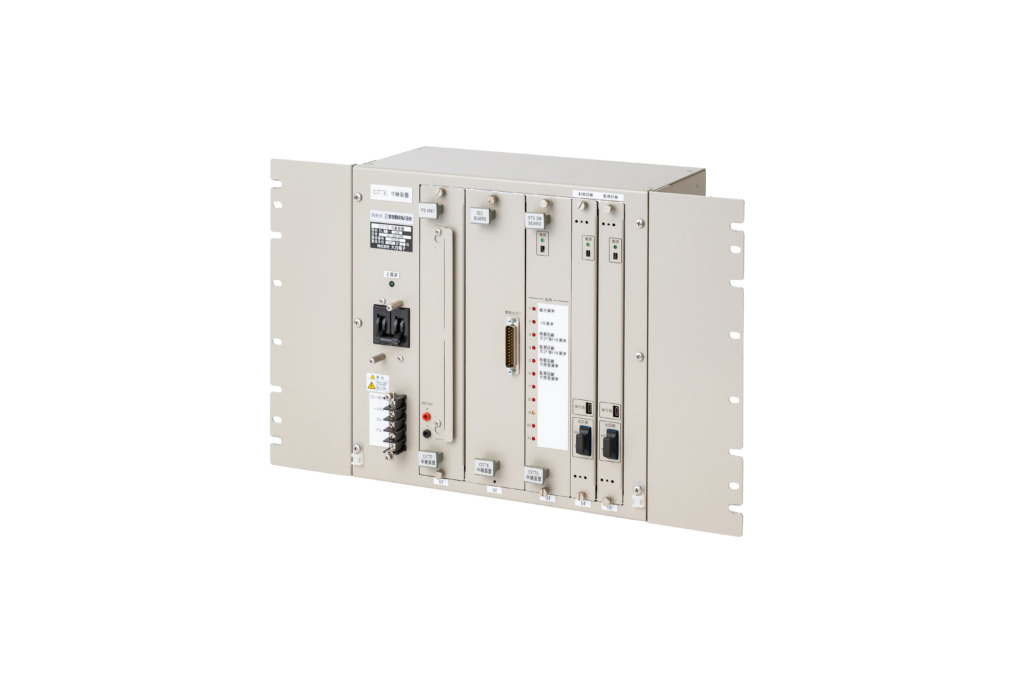

ラックマウントまたは壁掛け型です。

【製品仕様】

・伝送信号:14接点

・入力電源:AC100V、AC200V、DC+13.8V、DC-24V、DC-48V

・形態:ラックマウントまたは壁掛け

・光回線

①光出力レベル

-7dBm ~ 0dBm(標準型)

0dBm ~ +5dBm(長距離型)

②光入力レベル

-34dBm ~ -3dBm(標準型)

-36dBm ~ -3dBm(長距離型)

②通信プロトコル:UDP/IP

・A系/B系光回線断表示

上記は光回線を2系統で構築した場合に回線断表示が出来ます。

手動で回線の切替えが出来ます。



・環境条件

温  度: 0℃ ~ +50℃

湿  度: 35℃、85%(結露しないこと)

使用定格: 24時間連続
