簡易前進基地局

株式会社大日電子

5年前

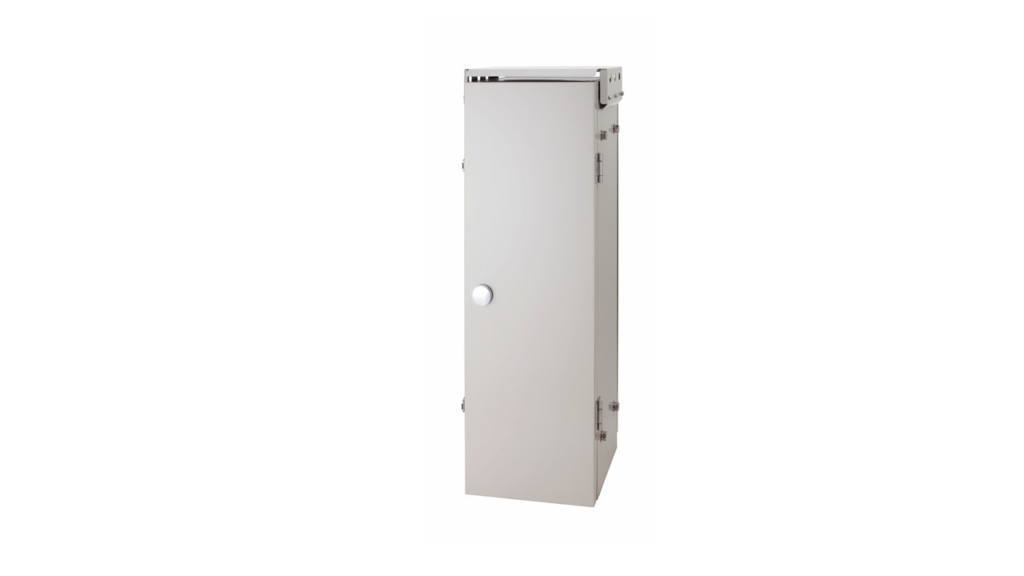

屋外設置用の無線基地局で、移動局と音声通信するための無線機を実装しています。バッテリーを搭載しているので供給電源が途絶えた場合も運用が出来ます。アナログ60MHz/150MHz/400MHzの周波数に対応しています。

※新スプリアス規格対応

【製品仕様】

【製品機能・特徴】

①アラーム出力機能
電源故障などの故障情報を外部向けに接点出力します。
②多様な制御器接続機能
遠隔制御器との接続仕様はDC8W（接点制御）、AC2W、AC4W（トーン制御）と様々な条件に対応しています。（接続仕様に応じてオプション基板を追加実装します）
遠隔制御器は最大２台接続することが出来ます。

【その他のオプション】

大日電子の基地局装置をご導入頂く際には機器説明会やメンテナンスセミナーも行っています。また、現地調整や登録点検も行っています。予備品として、各種基板、ハンドセットをご用意することも可能です。

【送受信部の性能】

60MHz帯・150MHz帯

	60ＭＨｚ帯・150ＭＨｚ帯
空中線電力	1Ｗ以下の時	1Ｗを超え50Ｗ以下の時
①帯域外領域	100µＷ以下	1ｍＷ以下であり、かつ基本周波数の平均値電力より80dB以下
②スプリアス領域	50µＷ以下	基本周波数の搬送波電力より60dB以下

400MHz帯

	400ＭＨｚ帯
空中線電力	1Ｗ以下	1～25Ｗ以下	25Ｗを超えるもの
①帯域外領域	25µＷ以下	2.5µＷ以下	1ｍＷ以下であり、かつ基本周波数の平均電力より70dB以下
②スプリアス領域	25µＷ以下	2.5µＷ以下	基本周波数の搬送波電力より70dB以下

■受信系
〈受信感度〉
・60MHz帯、150MHz帯：20dB雑音抑圧に要する入力は2μV(6dBμV)以下
・400MHz帯：基準感度12dBに要する入力は 2μV(6dBμV)以下
〈局部発振周波数許容偏差〉
周波数許容偏差：10×10-6以内
〈スプリアスレスポンス〉
・60 MHz帯、150MHz帯：80dB以上
・400MHz帯出力1W以下：50dB以上
・同上出力１W以上：70dB以上
〈通過帯域幅〉
・60MHz帯、150MHz帯：6dB低下の幅が12KHz以上
・400MHz帯：20dB雑音抑圧に要する入力は8KHz以上
〈減衰量〉
60MHz帯、150MHz帯：70dB低下の帯域幅が25KHz以内
〈受信S/N比〉
1kHz　70%変調の信号入力電圧が
・60MHz帯、150MHz帯15dBの時：S／N　30dB以上
・60MHz帯、150MHz帯30dBの時：S／N　40dB以上
・400MHz帯30dBの時：S／N　30dB以上
〈感度抑圧効果〉
60MHz帯、150MHz帯：隣接通話路（±20KHz）で80dB以上
〈隣接チャンネル選択度〉
400MHz帯：隣接（±12.5KHz）で60dB以上
〈高周波入力インピーダンス〉
50Ω不平衡SWR2以下
〈受信方式〉
水晶制御スーパーヘテロダイン方式
